Snøfangere skal håndtere snø som ellers kan rase fra taket. Gangbaner, takstiger og andre sikringstiltak har andre funksjoner. Begynn med behovet og et dimensjonert system, slik at pris per meter ikke skjuler manglende innfesting eller dekning.
Begynn med sikringsbehovet
DiBKs veiledning til TEK17 § 10-3 beskriver sikring av tak der snø og is kan rase ned på områder der folk eller husdyr kan oppholde seg. Hvilket fall som kan gi ras avhenger også av tekkingen. En fast vinkelgrense for alle materialer gir derfor feil utgangspunkt.
Be leverandøren vurdere hele den relevante takflaten, ikke bare et kort felt over ytterdøren. Endring av materiale kan påvirke hvordan snøen glir. Regelverkets anvendelse på et eksisterende bygg og det aktuelle tiltaket må avklares konkret.

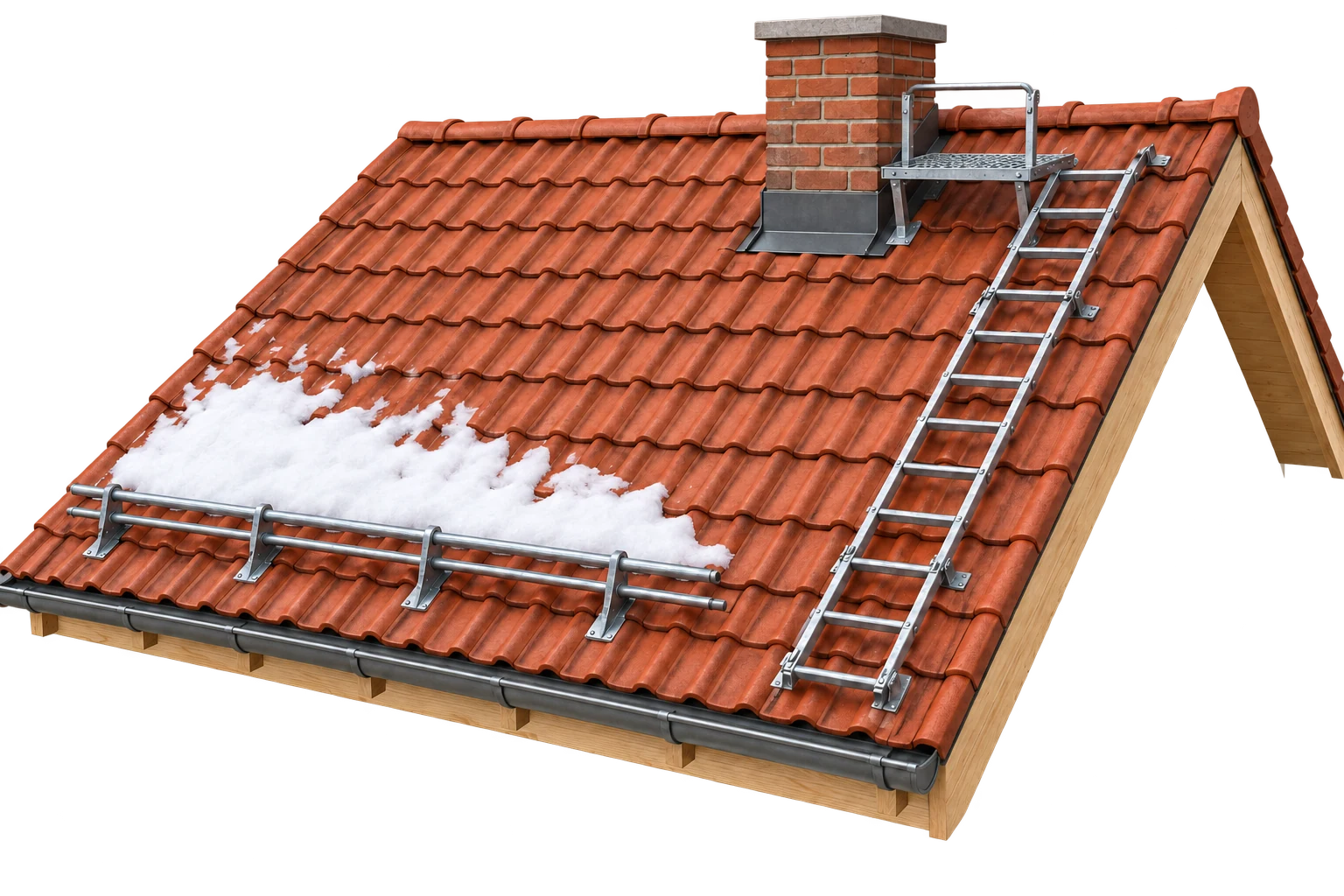

Trykk på et punkt for å se hva det er
Rekken nederst holder igjen snø på taket. Lengde, plassering og innfesting må dimensjoneres for bygget.
Se etter separat beskrivelse av snøsikring, tilkomst og innfesting. Det viste antallet konsoller er illustrativt, ikke en dimensjonering.
Skille mellom sikring mot ras og adgang til taket
Planlegg bruk og omgivelser før komponenter velges.
| Behov | Avklaring |
|---|---|
| Snø-/isras mot områder i bruk | Hvilke takflater og soner som trenger tiltak, og hvor snø kan hope seg opp. |
| Adkomst til pipe eller installasjon | Sammenhengende og egnet adkomstløsning for arbeidet som skal gjøres. |
| Feste i det eksisterende taket | Hvilket underlag lasten føres inn i, og tilstanden i dette underlaget. |
| Senere kontroll | Hvordan fester og deler kan undersøkes og vedlikeholdes. |
Et LOBAS-eksempel viser hvorfor konsollavstanden betyr noe
LOBAS sitt dimensjoneringseksempel bruker takfall 30 grader, takstein av tegl med friksjonskoeffisient 0,25, snølast 4,5 kN/m² og taklengde 6 meter fra takfot mot møne. Resultatet er maksimal avstand på 67 cm mellom konsollene. Dette gjelder disse forutsetningene, og kan ikke flyttes direkte til et annet tak.
For å illustrere antallet på en rett snøfangerlinje på 12 meter: 12 / 0,67 = 17,91. Det gir minst 18 mellomrom, eller 19 støttepunkter dersom begge endene støttes. Endedetaljer og plassering må følge det valgte systemet; dette regnestykket er ikke en monteringsplan.
Det er også nødvendig å skille mellom lengden langs takfoten og taklengden i fallretningen. Sistnevnte påvirker hvor mye snø hver rad skal holde. LOBAS har egne tabeller for blant annet båndtekking, så en leverandør bør oppgi hvilken tabell, snølast og tekking tilbudet bygger på.
| Forutsetning hos LOBAS | Verdi i eksemplet |
|---|---|
| Takfall | 30 grader |
| Tekking og friksjon | Tegl, 0,25 |
| Snølast | 4,5 kN/m² |
| Taklengde i fallretningen | 6 meter |
| Maksimal konsollavstand | 67 cm |
Få en plan for hele snøfangerfeltet
Et kort felt over døren bør ikke velges som standardløsning uten at hele den aktuelle snølasten og takflaten er vurdert. Be om tegning eller plan som viser hva systemet skal håndtere.
Pris og dokumentasjon for hele leveransen
Oppgi navngitte skinner/rør, konsoller, fester og eventuelle supplerende underlagsarbeider. Monterings- og tilkomstkostnader må fremgå. Vi har ingen dokumentert ferdigmontert markedspris som gjør et generelt kr/meter-tall forsvarlig her.
Ved levering bør du få system, plassering, dimensjoneringsforutsetninger og kontrollpunkter. En kvittering på antall rør erstatter ikke dokumentasjon på hvordan snølasten er håndtert.
Snølast, ras og isdam er forskjellige problemer
Snøfangere begrenser ras; de fjerner ikke snøens vekt fra konstruksjonen. En isdam ved takfoten kan på sin side stenge vannveien og gi lekkasje. Flere istapper beviser derfor ikke at løsningen bare er flere snøfangere.
SINTEF beskriver hvordan varme fra bygget kan smelte snø over oppvarmet tak, mens vannet fryser ved en kaldere takfot. Isolasjon, luftlekkasje og lufting må undersøkes samlet ved gjentatt ising. Noe lokal is kan også skyldes sol eller gjennomføringer.
| Det du observerer | Hva trenger egen vurdering? |
|---|---|
| Mye eller våt snø | Konstruksjonens dokumenterte kapasitet, snøens vekt og skjev fordeling. Ingen felles centimetergrense gjelder alle tak. |
| Fare for ras/istapper mot ferdselsareal | Hold folk unna utsatt område og få faglig hjelp til sikring/fjerning. |
| Is ved takfot og vann inn under tekking | Avrenning og mulig oppdemming, sammen med varme-/luftforhold. |
| Gjentatt is samme sted | Registrer vær, sted og tidligere tiltak fra et trygt sted; få årsaken undersøkt. |
DiBKs publiserte SINTEF-analyse påpeker at våt snø og regn på snø kan øke belastningen. Et foto eller snødybden alene fastsetter ikke hva taket tåler. Ved bekymring for deformasjon eller konstruksjonsskade må området unngås og ansvarlig fagperson kontaktes. Ikke gå ut på et snø- eller isdekket tak for å kontrollere det.
Spørsmål og svar
Kan antall konsoller bestemmes fra rennebredden alene?
Nei. Systemets beregning trenger flere last- og takforutsetninger og en vurdert innfesting.
Er snøfangere det samme som fallsikring for personer?
Nei. Produktene har ulike funksjoner. Adkomst og personsikring må planlegges for arbeidet.
Kan LOBAS-eksemplet brukes som min monteringsplan?
Nei. Det er et avgrenset regneeksempel med oppgitte forutsetninger, ikke godkjenning av innfestingen på ditt bygg.
Les videre
Kilder og prisgrunnlag
Leverandøren må prise de faktiske mengdene og forholdene. LOBAS-tabellen viser et leverandøreksempel med navngitte forutsetninger. Antall støttepunkter er vår forenklede beregning; dette godkjenner ikke innfestingen på et bestemt bygg.
